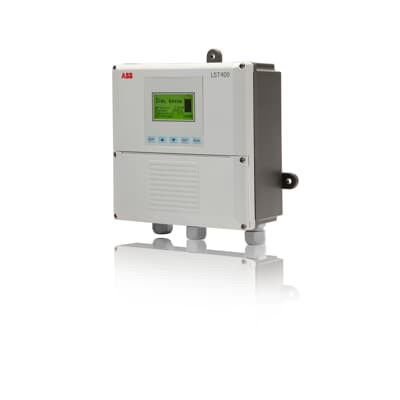

Μεταδότης υπερηχητικού επιπέδου LST400

Ο LST400 είναι ένας υπερήχων μεταδότης επιπέδου ικανός να μετρά το επίπεδο υγρού ή στερεών εφαρμογών έως 50 πόδια / 15 μέτρα ή τα ποσοστά ροής σε όλους τους τύπους εφαρμογών ροής ανοιχτού καναλιού.Ο πομπός έχει μία αναλογική έξοδο 4-20 mADC με εξόδους HART 7 και πέντε (5) ρελέ.Ένας μετατροπέας τοποθετείται στην κορυφή ενός σιλό ή δεξαμενής, με το πρόσωπο προς τα κάτω προς το υλικό που μετράται.

Ο μικροεπεξεργαστής του πομπού μεταδίδει ταυτόχρονα έναν ηλεκτρονικό παλμό στον μετατροπέα και ενεργοποιεί ένα χρονόμετρο.που κατευθύνεται προς την επιφάνεια του υλικού που μετράταιΌταν ο ακουστικός παλμός έρχεται σε επαφή με την επιφάνεια του υλικού, η ενέργεια αντανακλάται πίσω στον μετατροπέα, ο οποίος μετατρέπει αυτή την αντανακλούμενη ενέργεια σε ηλεκτρονικό παλμό.Αυτός ο παλμός αποστέλλεται πίσω στον μικροεπεξεργαστή., το οποίο σταματά το χρονόμετρο και καθορίζει το χρόνο πτήσης του σήματος, συνδυάζοντας την ταχύτητα του ήχου μέσω του αέρα και τον χρόνο πτήσης του παλμού,ο μικροεπεξεργαστής καθορίζει με ακρίβεια το επίπεδο του προϊόντοςΈνα ισχυρό λογισμικό απομακρύνει ψευδείς ηχώ από το σήμα και ηλεκτρονικά φίλτρα απομακρύνουν τον θόρυβο.
