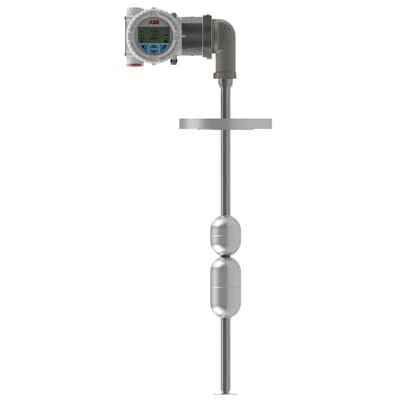

Μεταδότης επιπέδου με μαγνητοστρίξιμο LMT100
  • Μεταδότης επιπέδου με μαγνητοστρίξιμο LMT100
Μεταδότης επιπέδου με μαγνητοστρίξιμο LMT100

Μεταδότης επιπέδου με μαγνητοστρίξιμο LMT100

Μάρκα ABB
Αριθμό μοντέλου ΔΕΠ 100
Έγγραφο Βιβλίο του προϊόντος PDF
Λεπτομέρειες προιόντος
Περιγραφή προϊόντων

Ανίχνευση υψηλής ακρίβειας επιπέδου υγρού και επιπέδου διεπαφής

Η σειρά LMT είναι μια ακατάλληλη σειρά από ηλεκτρονικούς πομπούς που βασίζονται σε προηγμένους μικροεπεξεργαστές, χρησιμοποιώντας πολλαπλές τεχνολογίες αισθητήρων.Η ακριβής και αξιόπιστη μέτρηση του επιπέδου του υγρού και της διεπαφής παρέχεται ακόμη και στα πιο δύσκολα και επικίνδυνα βιομηχανικά περιβάλλονταΤο LMT100 είναι επίσης διαθέσιμο με προαιρετική μέτρηση θερμοκρασίας.

Σύνοψη

Το LMT100 βασίζεται στην αρχή της μαγνητοστρίχθησης.

1Η ηλεκτρονική συσκευή παράγει ένα ρεύμα χαμηλής ενέργειας.
παλμός σε σταθερά διαστήματα.
2Οι ηλεκτρικοί παλμοί δημιουργούν ένα μαγνητικό πεδίο που
ταξιδεύει μέσα σε ένα ειδικό καλώδιο μέσα στο σωλήνα αισθητήρα.
3Η αλληλεπίδραση του μαγνητικού πεδίου γύρω από το σύρμα
και η μαγνητική πλεύση προκαλεί ένα κύμα στρεβλώσεων.
Αυτή η στροφή εξαπλώνεται
κατά μήκος του καλωδίου με γνωστή ταχύτητα, από τη θέση του
το μαγνητικό πλωτήρα και προς τα δύο άκρα του καλωδίου.
4Ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας στοιχείο αισθητήρα τοποθετημένο στον πομπό
το σύνολο μετατρέπει την παραληφθείσα μηχανική στροφή
σε έναν ηλεκτρικό παλμό επιστροφής.
5Η ηλεκτρονική συσκευή που βασίζεται σε μικροεπεξεργαστή μετρά την
χρονικό διάστημα μεταξύ των παλμών εκκίνησης και επιστροφής
(Χρόνος πτήσης) και το μετατρέπει σε μέτρο θέσης-
Η διαφορά μεταξύ των διαφόρων επιπέδων είναι πολύ μεγάλη.

Το LMT100 είναι προτιμώμενο για:
• Μέτρηση διεπαφών
• Εξαιρετικές επιδόσεις με γαλακτωματικό
• Μέτρηση με αφρό σε στρώματα της επιφάνειας του υγρού
• Υδρογονάνθρακες και χημικός έλεγχο

Χαρακτηριστικά:

  • Υψηλή ακρίβεια: 0,01% πλήρους κλίμακας ή + 1,27 mm
  • Ποτέ δεν απαιτεί επανακατάταξη: ρυθμίστε το και ξεχάστε το
  • Ανώτερος αισθητήρας (Πατέντα # 5,473,245)
  • Τοπική ένδειξη με οθόνη HMI
  • Δύο διαμερίσματα με χωριστό πεδίο
    Τερματικό διαμέρισμα
  • Πύλη που τροφοδοτείται με μήκος ανίχνευσης 22m (75ft)
  • Μέτρηση συνολικού επιπέδου ή/και επιπέδου διεπαφής
  • Πίεση 165,48 bar (2400 psig) Std 124,1 bar (1800 psig)
  • Πεδίο θερμοκρασίας: -195,5 έως 426,6 oC (-320 έως 800 oC)
    με επιλογές
  • Μονάδα ηλεκτρονικής συσκευής πεδίου αντικαταστάσιμη/αναβαθμίσιμη
  • Ενσωματωμένο φίλτρο RFI/EMI
  • Ψηφιακές επικοινωνίες

Επιλογές:

  • Δύο επίπεδα ενδείξεων
  • ΕΤΠ για τη μέτρηση της θερμοκρασίας της διαδικασίας
  • Παράθυρο παρακολούθησης από γυαλί
  • 316/L περίβλημα από ανοξείδωτο χάλυβα
  • Πίνακας γραμμικότητας 21 σημείων

Πληροφορίες

Ηλεκτρονικός πομπός

Επαναληψιμότητα:± 0,005% της πλήρους κλίμακας ή 0,305 mm (0,012 ίντσες), ανάλογα με το ποια είναι μεγαλύτερη
Μη γραμμικότητα:± 0,01% πλήρους κλίμακας ή 0,864 mm (0,034in), όποιο από τα δύο είναι μεγαλύτερο
Ακριβότητα μέτρησης:± 0,01% της πλήρους κλίμακας ή 1,27 mm (0,050 ίντσες), όποιο από τα δύο είναι μεγαλύτερο1
Η τάση τροφοδοσίας:12 έως 42 Vdc - 4-20mA με τροφοδοσία HART
Έκδοση/Κοινωνίες:4-20mA HART7®
Χρήστης:Διαδραστική εμφάνιση, DTM, EDDL με NE107 μηνύματα
Κατανάλωση ενέργειας:
4-20mA: σε 36,0 Vdc - 3,6mA 0,13 W; 21mA 0,76 W
σε 12,0 Vdc - 3,6mA 0,043 W; 21mA 0,25 W
Κατάσταση HART (4.0mA): σε 36,0 Vdc 0,144 watt
σε 12,0 Vdc 0,048 W
Μέγιστη αντίσταση γραμμής:
4-20mA: σε 36,0 Vdc και 21mA, 1142 ohms*
σε 24,0 Vdc και 21mA, 571 ohms
σε 12 Vdc και 21mA, < 72 ohms**
*Το μέγιστο επιτρεπόμενο με την επικοινωνία HART® είναι 700 ohms
**Βλέπε διάγραμμα ρεύματος/αντίστασης
Κατάσταση HART (4.0mA):< 650 έως 700 Ωμ
Προστασία από πολικότητα:4-20mA, Δίοδος σε σειρά με βρόχο, FOUNDATION Fieldbus και Profibus PA,
Αίσθητος στην πολικότητα
Ταχύτητα ενημέρωσης:10 μετρήσεις ανά δευτερόλεπτο
Ελάχιστο εύρος μέτρησης:76.2 mm (3.0 ίντσες), συμβουλευτείτε το εργοστάσιο εάν απαιτείται μικρότερο εύρος
Αμβλύνσεις:Πεδίο ρυθμιζόμενο, εύρος: 0,1 έως 60 δευτερόλεπτα
Έξοδος συναγερμού:NE43, Επιλέξιμο λογισμικού ή υλικού. Ανώτατη κλίμακα (21 mA) ή χαμηλή κλίμακα (3,6 mA)
Καταστολή της υπερχείλισηςΕνσωματωμένη καταστολή υπερτάσεων διαθέσιμη με κωδικό επιλογής S1
θερμοκρασία περιβάλλοντος:-40 έως 85oC (-40 έως 185oF) Περιβάλλον2
Η υγρασία:0 έως 100% RH
Γραμμικότητα:21 Διαθέσιμο πίνακα σημείων
Αισθητήρας θερμοκρασίας (προαιρετικός):1000 ohm Pt RTD, κωδικός επιλογής SER ή STL
Τάξη ανοχής θερμοκρασίας:IEC 60751 Τάξη Β, + (0,3+0,005[t]), -700 έως 2300C
Κλειδί:Δύο διαμερίσματα
Υλικό περιβλήματος:Χαλυβουργικό αλουμίνιο χαμηλού χαλκού με στρώση σκόνης ή από ανοξείδωτο χάλυβα 316
Υλικό ετικέτας συσκευής:AISI 316 από ανοξείδωτο χάλυβα
Ηλεκτρική σύνδεση:Δύο M20 x 1.5 ή δύο 1/2in. FNPT, προσαρμογείς και συνδέσεις λεωφορείου είναι επίσης διαθέσιμα
Προστασία κατά της εισόδου:IP66, NEMA 4X

Σημειώσεις:
1 Η ακρίβεια της μέτρησης καταγράφεται σε εργοστασιακές συνθήκες περιβάλλοντος (23,88 °F +/-5,6 °C (75 °F +/-10 °F)) χρησιμοποιώντας μαγνήτη βαθμονόμησης.
υστερέση, εγκατάσταση, συνθήκες διαδικασίας και περιβάλλοντος.
2 Ορισμένες εγκρίσεις οργανισμών μπορεί να διαφέρουν.
Η HART® είναι καταχωρισμένο εμπορικό σήμα του ομίλου FieldComm

Τούβλος αισθητήρα

Υλικό:
Πρότυπο: 316/L από ανοξείδωτο χάλυβα
Επιλογές: κράμα 20, Hastelloy® C-276, FEP-TEFLON® με κάλυψη, ηλεκτροφωτισμένο 316/316L ανοξείδωτο
Χάλυβα, άλλα κατόπιν αιτήματος

Θέρμανση διαδικασίας:
Πρότυπο: -195,5 έως 121,1 °C (-320 έως 250 °F)
Επιλογές: έως 427oC (800oF) με επιλογές

Πίεση διαδικασίας:
Πρότυπο: -1,0 έως 124,1 bar @ 149oC (-14,7 έως 1800 psig @ 300oF)
Επιλογές: 165,47 bar (2400 psig) κατ' ανώτατο όριο με τον τύπο ανιχνευτή HP

Διάρκεια ανιχνευτή:
Πρότυπο: 304,8 mm έως 9,14 m (1 έως 30 ft)
Επιλογές: 22.86m (75ft) μέγιστο w/ W7 ευέλικτος ανιχνευτής σε αισθητήρα

Ανεκτικότητα μήκους ανιχνευτή:
Πρότυπο/Επιλογές: ± 3,2 mm (0,125 ίντσες) έως 3,0 m (10 πόδια) · +/- 6,4 mm (0,25 ίντσες) έως 6,0 m (20 πόδια) · ± 9,0 mm (0,35 ίντσες) έως 9,0 m (29,5 πόδια) · +/- 25,4 mm (1,0 ίντσες) έως 22,86 m (75 πόδια)

Εγκατάσταση:
Πρότυπο:3/4 για τις συσκευές συμπίεσης MNPT
Εναλλακτικές επιλογές: πρίζες, ρυμουλκούμενα εξαρτήματα, χαλαρές φλάντζες


  •
