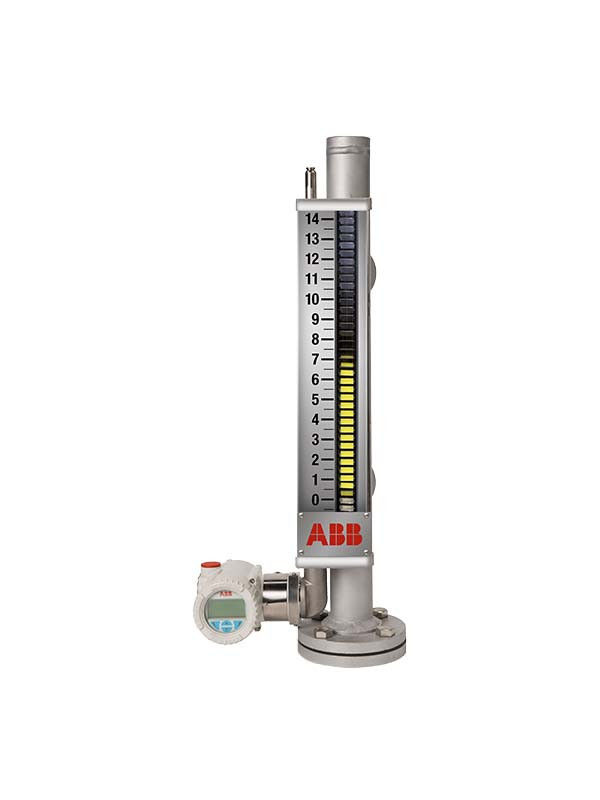

Μεταδότης επιπέδου με μαγνητοστρίξιμο LMT200

Το LMT200 βασίζεται στην αρχή της μαγνητοστρίχειας.

1Η ηλεκτρονική συσκευή παράγει ένα ρεύμα χαμηλής ενέργειας.
παλμός σε σταθερά διαστήματα.
2Οι ηλεκτρικοί παλμοί δημιουργούν ένα μαγνητικό πεδίο που
ταξιδεύει μέσα σε ένα ειδικό καλώδιο μέσα στο σωλήνα αισθητήρα.
3Η αλληλεπίδραση του μαγνητικού πεδίου γύρω από το σύρμα
και η μαγνητική πλεύση προκαλεί ένα κύμα στρεβλώσεων.
Αυτή η στροφή εξαπλώνεται
κατά μήκος του καλωδίου με γνωστή ταχύτητα, από τη θέση του
το μαγνητικό πλωτήρα και προς τα δύο άκρα του καλωδίου.
4Ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας στοιχείο αισθητήρα τοποθετημένο στον πομπό
το σύνολο μετατρέπει την παραληφθείσα μηχανική στροφή
σε έναν ηλεκτρικό παλμό επιστροφής.
5Η ηλεκτρονική συσκευή που βασίζεται σε μικροεπεξεργαστή μετρά την
χρονικό διάστημα μεταξύ των παλμών εκκίνησης και επιστροφής
(Χρόνος πτήσης) και το μετατρέπει σε μέτρο θέσης-
Η διαφορά μεταξύ των διαφόρων επιπέδων είναι πολύ μεγάλη.

Χαρακτηριστικά:

• Καθορισμένο από το εργοστάσιο
• Υψηλή ακρίβεια 0,01% πλήρους κλίμακας ή +/- 1,27 mm
• Ποτέ δεν απαιτεί επαναπροσαρμογή: ρυθμίστε το και ξεχάστε το
• Εύκολη ρύθμιση με προβολή μορφής κύματος
• Μη επηρεασμένα από στρώματα αναστάτωσης, αφρού ή γαλακτωμάτων
• Δεν απαιτείται οσιλοσκόπιο
• Σχεδιασμένα για εξωτερική τοποθέτηση σε K-TEK KM26 ή άλλο
  Μαγνητικός μετρητής επιπέδου
• Ανώτερος αισθητήρας (Πατέντα # 5,473,245)
• Τοπική ένδειξη με οθόνη HMI
• Δύο διαμερίσματα με ξεχωριστό τερματικό πεδίου
  Τμήμα
• Πύλη που τροφοδοτείται με μήκος ανίχνευσης 15,24 m (50 ft)
• Μέτρηση συνολικού επιπέδου ή/και επιπέδου διεπαφής
• Πεδίο θερμοκρασίας: -195,5 έως 426,6 oC (-320 έως 800 oC)
  με επιλογές
• Μονάδα ηλεκτρονικών συστημάτων πεδίου αντικαταστάσιμη / αναβαθμίσιμη
• Ενσωματωμένο φίλτρο RFI / EMI
• Ψηφιακές επικοινωνίες
• Εφαρμογή του παρόντος κανονισμού.

Επιλογές:

• Δύο επίπεδα ενδείξεων
• Παράθυρο παρακολούθησης από γυαλί
• 316 Περιβλήματα από ανοξείδωτο χάλυβα
• Ενσωματωμένη προστασία από υπερεχύσεις
