| Μάρκα | ABB |
| Αριθμό μοντέλου | 200 LM |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
Αισθητήρας υψηλής απόδοσης απόστασης λέιζερ επιπέδου και θέσης

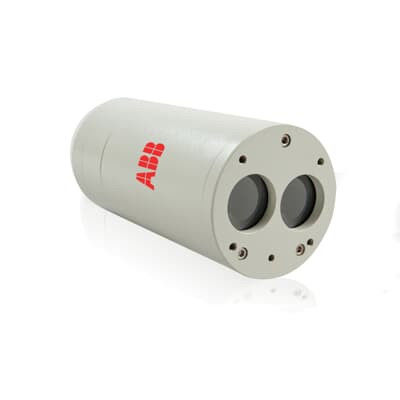

Ο λέιζερ LM200 είναι ένα όργανο μέτρησης απόστασης με βάση το λέιζερ που χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών.Ο ενσωματωμένος μικροεπεξεργαστής υπολογίζει την απόσταση πολλαπλασιάζοντας την ταχύτητα του φωτός με το χρόνο που χρειάζεται ένας παλμός λέιζερ για να ταξιδέψει από το όργανο σε ένα στόχο και πίσω.
Το λέιζερ μέτρησης χρησιμοποιεί αόρατο, υπέρυθρο φως.Οι ακτίνες λέιζερ έχουν πολύ μικρή διαφορά, έτσι ώστε η ακριβής στόχευση είναι εύκολη ακόμη και σε σιλό ή σκάφη που έχουν εσωτερικές δομές.
ΕΠΙΤΡΟΠΗ:
· Απαλλαγμένος από συντήρηση, ασύνδετος συνεχής αισθητήρας επιπέδου
· Περιοχή έως 190 m (623 ft) για εφαρμογές επιπέδου
· Περιοχή έως 400 m (1312 ft) για εφαρμογές θέσης
· Εύκολη και διαισθητική ρύθμιση
· Δεν απαιτείται βαθμονόμηση
· Συνεχή παρακολούθηση του επιπέδου των κόκκων στερεών υλικών και των αδιαφανών υγρών
· Μετρά στερεά και αδιαφανή υγρά σε κάθε γωνία
· Ανίχνευση τελευταίου παλμού για μέτρηση με ελαφριά και μέτρια σκόνη
· Ενσωματωμένος δείκτης λέιζερ για ακριβή ευθυγράμμιση σε στενά ή ψηλά σκάφη
· Αυτόματη διάταξη για τη μέτρηση όλων των επιπέδων
· Διαθέσιμες μη συμπυκνωτικές θερμαινόμενες οπτικές προλαμβάνουν τα προβλήματα συμπύκνωσης
· Χωρίς διακύμανση δέσμης = Χωρίς ψευδείς ηχώ
· Σκληρό και ανθεκτικό περίβλημα από αλουμίνιο
· CSA, ATEX και IECEx βαθμολογίες εκρηκτικής ατμόσφαιρας
ΔΙΚΑΛΙΣΜΟΙ:
· Πολλές επιλογές τοποθέτησης
· Συσκευή ρύθμισης (LCD2)
· Μη συμπυκνωτική οπτική (θερματισμένη φακός)
Το LM200 χρησιμοποιεί έναν παλμό λέιζερ υψηλής ταχύτητας για να μετρήσει την απόσταση.Το φως λέιζερ εκπέμπεται προς την επιφάνεια και μέρος του αντανακλάται πίσω στο όργανο όπου ανιχνεύεται από ένα ευαίσθητο οπτικό δέκτηΟ χρόνος που χρειάζεται το φως για να ταξιδέψει στην επιφάνεια και πίσω στο όργανο είναι ευθέως ανάλογος με την απόσταση μεταξύ του οργάνου και της επιφάνειας.Χρησιμοποιώντας υπολογισμό χρόνου πτήσης, και γνωρίζοντας το ύψος του αγγείου, το LM200 μετρά με ακρίβεια την απόσταση προς την επιφάνεια στόχου χρησιμοποιώντας την ακόλουθη εξίσωση:
Επίπεδο = ύψος -ταχύτητα του φωτός x χρόνο πτήσης
2
Τα μοναδικά χαρακτηριστικά του λέιζερ δίνουν στο LM200 σημαντικά πλεονεκτήματα απόδοσης σε σχέση με άλλες τεχνολογίες.Η δέσμη μεγάλης εμβέλειας μπορεί να μετρήσει τόσο τις κοντινές όσο και τις μακρινές αποστάσεις, ενώ το οπτικό μήκος κύματος διευκολύνει την αξιολόγηση εφαρμογώνΑν μπορείτε να δείτε την επιφάνεια καθαρά, το LM200 μπορεί να μετρήσει το επίπεδο.
Η χαρακτηριστική στενή αποκλίση της δέσμης του λέιζερ επιτρέπει την άμεση στόχευση στην επιφάνεια στόχου χωρίς παρεμβολές από δομή ή πέφτοντα υλικά.Με συνεχείς εξόδους 4-20 mA και με μονάδα εκπομπής, το LM200 μπορεί να λειτουργήσει ως αισθητήρας ελέγχου διαδικασίας και ταυτόχρονα να παρέχει υψηλό και χαμηλό συναγερμό.
