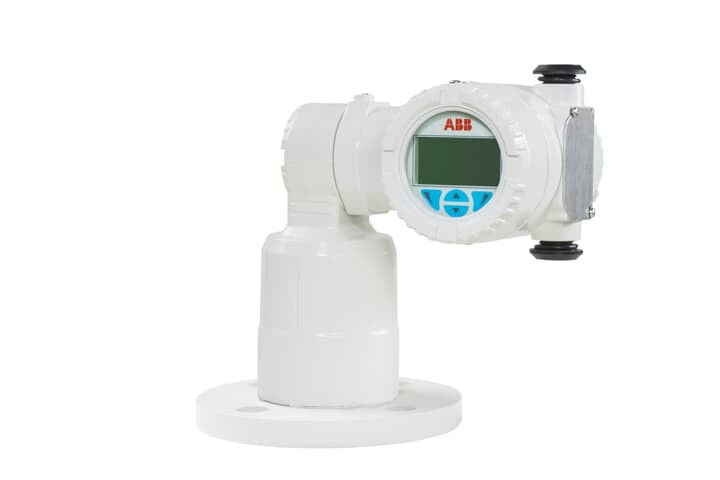

Μεταδότης επιπέδου λέιζερ LLT100

Μέτρηση

• Πεδίο
  0.5 έως 30 m (2 έως 100 ft) για υγρά
  0.5 έως 100 m(2 έως 330 ft) για στερεά
  0.5 έως 200 m (2 ft έως 660 ft) για εφαρμογές θέσης με ανακλαστικό στόχο

• Απόφαση
  5 χιλιοστά

• Τυπική ακρίβεια
  ±11 mm (0,4 ίντσες)

• Δείκτης μέτρησης
  μήκος κύματος λέιζερ: 905 nm, ασφαλή για τα μάτια, κλάση 1

• Διακύμανση ακτίνας λέιζερ
  < 0,35°

• Περιβαλλοντικές συνθήκες

• Θερμοκρασία λειτουργίας
  -40° έως +60°C (~40 έως +140°F), έως 280°C (535°F) με σωλήνα ψύξης

• Θέρμανση αποθήκευσης
  -40 έως +85°C (-40 έως +185°F)

• Θέρμανση επιβίωσης
  -40°C έως +80°C (~40°F έως +175°F)

• Πίεση διαδικασίας
  Βάση μοντέλου: 1 έως +2 bar (29 psi)
  Υγιεινό μοντέλο: 1 έως +1 bar (15 psi)
  Το μοντέλο πίεσης: από 1 έως +49.6bar (719 psi), ανάλογα με τη φλάντσα

Αποδόσεις

• Ανάλογο
  4 έως 20 mA, συμμόρφωση με το NAMUR
• Ψηφιακό
  HART 7 (έκδοση πολλαπλών μεταβλητών)
• Επικοινωνία
  Τοπικό HMI, EDD/DTM, χειροκίνητο

Ηλεκτρική τροφοδοσία

• Ενεργοποιείται από τον βρόχο
  4 έως 20 mA, 16 έως 42 V DC
• Επιλογή θερμαινόμενου φακού
  24 V συνεχής (3W)

Μηχανικές

• Υλικό περιβλήματος
  Αλουμίνιο επικαλυμμένο με σκόνη (συντηρητικό), ανοξείδωτο χάλυβα 316L (προαιρετικό)
• Μέγεθος
  Πανεπιστημιακή - επίπεδη φλάντζη W 247 x H 215 x D 165 mm (9,7 x 8,5 x 6,5 ίντσες)
  Αξιοθέτησης των επιβατών και των επιβατών
  Αξιοθέτησης των επιβατών και των επιβατών
  ΔΙΝ PN 16 - ανυψωμένη φλάντσα W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in.)
  ΔΙΝ PN 40 - ανυψωμένη φλάντσα W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 ίντσες)
  Η υγιεινή φλέβα W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 ίντσες)
• Βάρος του τυποποιημένου μοντέλου
  Αλουμινένιο περίβλημα με καθολική αλουμινένια φλέγγη: 3,7 kg (8,2 lb)
  - 316L θήκη SST με καθολική φλέβα από ανοξείδωτο χάλυβα: 8,6 kg (19,0 lb)
• Βάρος του μοντέλου με ονομαστική πίεση
  Αλουμινένιο περίβλημα: 6,7 έως 7,2 κιλά, ανάλογα με το φλάντζο
  Το 316L SST: 10,0 έως 10,5 kg (22,1 έως 23,2 lb), ανάλογα με τη φλάντσα
• Βάρος του υγιεινού μοντέλου
  Αλουμινένιο περίβλημα: 5,8 kg (12,8 lb)
  ∙ 316L SST θήκη: 9,1 kg (20,1 lb)
• Τάξη προστασίας
  IP66 / IP67/ Nema 4 (SS έκδοση 4X)
• Εγκατάσταση διαδικασίας
  Φαγγίς (ASME 2·, DN50)
  ∆ιερέθισμα υγιεινής / τρι-σφραγίδα 4 ίντσες (ISO2852)
• Τμήματα βρεγμένα
  Πλακέτα από αλουμίνιο, τσιμεντισμένο βοροσιλικικό (βασικό μοντέλο)
  316L SST, τσιμεντοποιημένο παράθυρο από βοροσιλικικό (βασικό μοντέλο, υγιεινό μοντέλο)
  316L SST, λιωμένο παράθυρο βοροσιλικατικού (μοντέλα υψηλής πίεσης)

Λειτουργία

• Εμφάνιση
  Εναλλακτικές τεχνολογίες για την προώθηση της τεχνολογίας
• Χαρακτηριστικά λογισμικού
  Ο υπολογισμός του όγκου, η αμβλύνση, το φιλτράρισμα, τα όρια/οι συναγερμοί, η οθόνη που καθορίζεται από τον χρήστη (με HMI)
• Έγκριση CE, ATEX, IECEx, FM, 3A
