Μετρητής ροής ABB
>
|
| Μάρκα | ABB |
| Αριθμό μοντέλου | FCB430 και FCB450 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

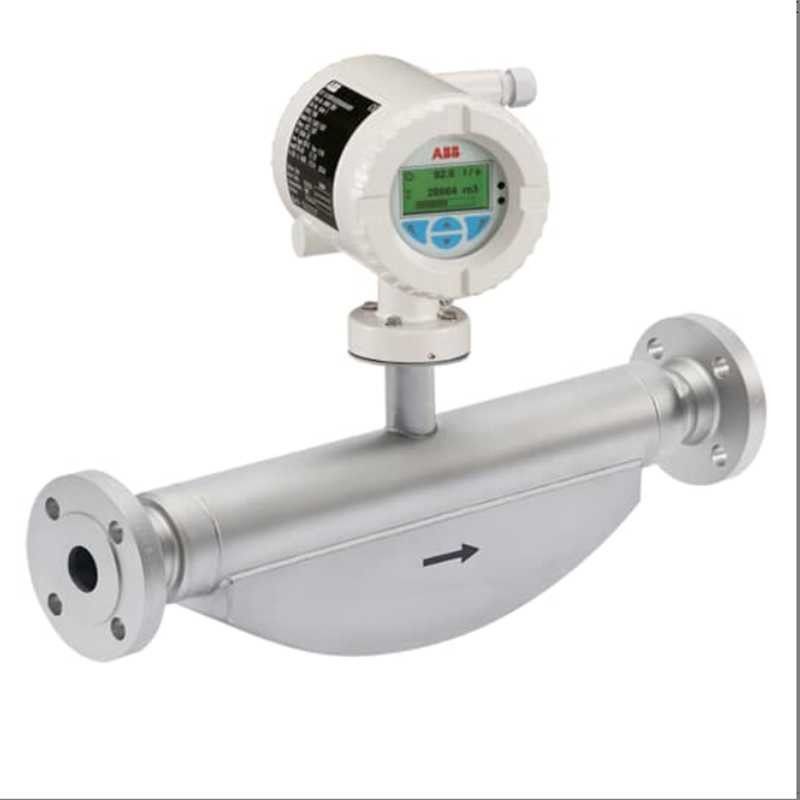

Μετρητής ροής μάζας CoriolisCoriolisMasterFCB430 και FCB450
CoriolisMasteΗ σειρά FCB400 των συμπαγών μετρητών ροής μάζας Coriolis διαθέτει χαμηλή πτώση πίεσης, υψηλή χωρητικότητα, διαισθητική κοινή οθόνη ABB, πέντε αρθρωτές μονάδες I/O και διάφορα πρωτόκολλα επικοινωνίας.Τώρα με την έγκριση OIML R117 και MID.
Χωρίς να απαιτούνται σωλήνες προς τα πάνω ή προς τα κάτω, οι συμπαγείς μετρητές ροής Coriolis μπορούν να εγκατασταθούν στους πιο στενούς χώρους, επιτρέποντας εφαρμογές που δεν ήταν δυνατές πριν.
| Αισθητήρας | ||||
| Σχήμα | Τυπικό σχέδιο FCB400 | Υγιεινή σχεδίαση FCH400 | ||
| Τάξι | Σχεδιασμός ολοκληρωμένης στερέωσης, σχεδιασμός απομακρυσμένης στερέωσης | |||
| Ακριβότητα μέτρησης για υγρά | FCB430 | FCB450 | FCH430 | FCH450 |
| Μάζα ροής* | 00,4%.00,25% και 0,2% | 00,1% και 0,15% | 00,4%,00,25% και 0,2% | 00,1% και 0,15% |
| Η ροή όγκου* | 00,4%.00,25% και 0,2% | 00,15% και 0,11% | 00,4%.00,25% και 0,2% | 00,15% και 0,11% |
| Σφιχτότητα | 00,01 kg/l | 00,002 kg/l 0.001kg/l (προαιρετικό) 0.0004kg/l (προαιρετικό) |
00,01 kg/l | · 0,002 kg/l 0.001 kg/l (προαιρετικό) 0.0004kg/l (προαιρετικό) |
| Θερμοκρασία | 1 χλμ. | 05 χλμ. | 1 χλμ. | 05 χλμ. |
| Ακριβότητα μέτρησης για αέρια* | 1% | 00,5% | 1% | 00,5% |
| Επιτρεπόμενο μέσο μέτρησης θερμοκρασία Tmedlum |
-50 έως 160°C (-58 έως 320F) |
-50 έως 205°C (-58 έως 400F) |
-50 έως 160°C (-58 έως 320F) |
-50 έως 205C (-58 έως 400F) |
| Σύνδεση διαδικασίας | ||||
| Διάταξη DIN 2501/EN 1092-1 | DN 10 έως 200;PN 40 έως PN 160 | 一 | ||
| Φλέγγι ASME B16.5 | DN 2/1 έως 8 ίντσες· CL150 έως CL1500 | 一 | ||
| Φλάντζες | DN 10 έως 200: JIS 10K έως 20K | 一 | ||
| Εφοδιασμός σωλήνων DIN 11851 | DN 10 έως 100 (3/8 έως 4 ίντσες) | DN 20 έως 100 (% έως 4in) | ||
| Εγκατάσταση σωλήνων SMS 1145 | DN 25 έως 80 (1 έως 3in) | 一 | ||
| Τρι-σφραγίδα DIN 32676 ((ISO2852) Τρι-σφραγίδα BPE |
DN 15 έως 100 (1/4 έως 4in) DN3/8 έως 4in |
DN 20 έως 100 (% 4 έως 4in) DNW: έως 4in |
||
| Δαχτυλόστρωμα DIN ISO 228 και ASME B 1201 | DN 15;PN100 | 一 | ||
| Άλλες συνδέσεις | Κατόπιν αιτήματος | Κατόπιν αιτήματος | ||
| Βρεγμένο υλικό | Ατσάλι από ανοξείδωτο χάλυβα1.4435 ή 1.4404 ((AISI 316L), κράμα νικελίου C4/C22 | Ατσάλι από ανοξείδωτο χάλυβα, γυαλισμένο 1.4404 (AISI 316L) ή 1.4435 (AISI 316L) | ||
| Αξιολόγηση IP | Σχεδιασμός ολοκληρωμένης στερέωσης: IP 65 / IP 67, NEMA 4X Σχεδιασμός απόμακρης τοποθέτησης: IP 65 /IP 67/IP 68 (μόνο αισθητήρας, βάθος βύθισης:5m), NEMA 4X |
|||
| Εγκρίσεις | ||||
| Προστασία κατά των εκρήξεων | Απαλλαγή από την απαλλαγή από την απαλλαγή από την απαλλαγή | Απαλλαγή από την απαλλαγή από την απαλλαγή από την απαλλαγή | ||
| Εγκρίσεις υγιεινής | 一 | Συμμόρφωση με την FDA | ||
| Νομική μετρολογία | OIML R117, MID, συσκευές νομικής μετρολογίας σύμφωνα με το API/AGA | |||
| Επιπλέον εγκρίσεις | Στο www.abb.com/flow ή κατόπιν αιτήματος. | |||
| Αναφορά της ακρίβειας σε % της μετρούμενης τιμής | ||||
Η σειρά FCB400 παρέχει:
Το FCB450 προσθέτει:
Γενικές προδιαγραφές:
